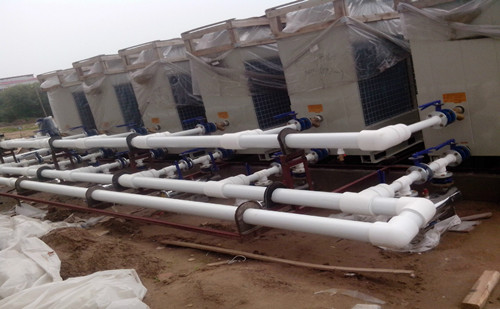

鋁合金襯塑復合管的中央空調施工圖
目前鋁合金襯塑復合管行業，各廠家管材質量參差不齊，給工程選購造成困擾，以下幾種識別方法供廣大建筑用材相關人士參考，以降低耗時，選購到優質產品。
識別方法：
1、以中華人民共和國城鎮建設行業標準CJ/T321-2010【鋁合金襯塑復合管材與管件】作為判別的法定標準依據，國家建設行業標準鋁合金襯塑復合管道系統產品的生產制造必須執行中華人民共和國城鎮建設行業標準CJ/T321-2010【鋁合金襯塑復合管材與管件】的各項條款規定要求，因此這是識別國家行標鋁合金襯塑復合管道系統產品與非標產品的首要依據。
2、以鋁合金襯塑復合管材的壁厚來識別，它是一種外管為鋁合金管，內管為熱塑性塑料（PP-R、PE-RT、PB）管，經預應力復合而成兩層結構管材。

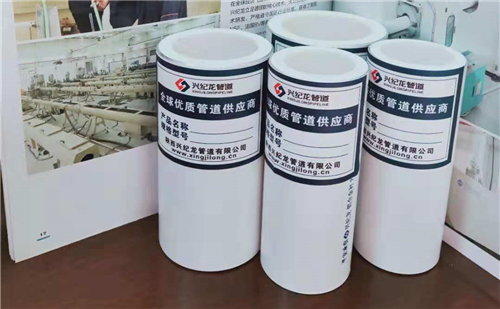

“興紀龍”牌鋁合金襯塑復合管
1）外管（鋁合金管） “興紀龍”牌鋁合金外管由6063航天變形鋁合金材料經熱擠壓成型的無縫圓管，與內管經預應力復合成一體。鋁合金襯塑復合管材是具有一定結構強度的金屬襯塑復合管材，由于其獨特的輕質剛性的結構質量強度，而被廣泛應用于各類（尤其是高層、超高層、鋼結構）建筑體的明裝、暗裝的干管、立管和支管，鋁合金襯塑復合管材的-外管（即：外層鋁合金管）壁厚直接決定了管材的結構強度（即：管材環剛度），是保障鋁合金襯塑復合管材結構強度長期安全應用的核心要素。 因此，國家標準對各規格鋁合金襯塑復合管材的外管（鋁合金管）壁厚有嚴格的規定要求，如下圖：

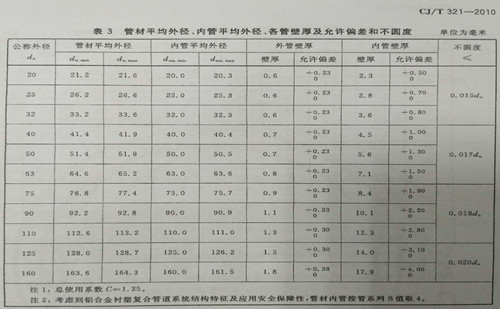

鋁合金襯塑復合管尺寸表
2）內管（熱塑性塑料管）由熱塑性塑料擠出成型的管材，其與被輸送介質直接接觸。在這里需要特別指出，根據國家行業標準CJ/T321-2010規定，無論何種熱塑性塑料（PP-R、PE-RT、PB）作為內管，其使用條件級別和應用范圍是一樣的。（依據參見國家建設行業標準CJ/T321-2010第4條：使用條件）國家行標規定要求復合管材內管按管系列S值取4，即采用S4級內管，保障鋁合金襯塑復合管道系統結構特征及應用安全性。
3、以管道系統連接管件識別國家行業標準規定鋁合金襯塑復合管道系統采用專用熱熔承插連接管件，以鋁合金襯塑復合管材內管材料為原料，經注射成型。鋁合金襯塑復合管道系統屬于金屬襯塑復合管道系統類型，向量結構設計（輕質剛性管道、熱熔承插一體化的彈性連接）是其獨有的結構屬性，因此必須采用專用適配結構的雙熱熔承插連接管件來保障管道系統結構和連接的質量安全性，而絕非普通熱熔承插管件（個別廠商在其管件表面噴涂銀粉漆）所能夠替代，否則會造成系統運行質量事故隱患。
4、以管道系統所標示的承壓耐溫條件識別
1）國家建設行業標準鋁合金襯塑復合管道系統所標示的正常工作壓力為PN2.5MPa（即：保障在20℃、2.5MPa條件下輸送冷水50年使用壽命），由此可以根據靜液壓強度參照曲線推導方程及Miner’s規則計算導出國家行標鋁合金襯塑復合管道系統：在70℃條件下的正常工作壓力為1.30MPa；在90℃條件下的正常工作壓力為1.15MPa。
2）非標鋁合金襯塑復合管道系統所標示的正常工作壓力分為三種（是以內襯塑料管道的管系列S值來劃分的）：PN1.25MPa（即：內襯塑料管為S5級）、PN1.6MPa（即：內襯塑料管為S4級）和PN2.0MPa（即：內襯塑料管為S3.2級），只能保障在20℃、1.25MPa、1.6MPa和2.0MPa條件下輸送冷水50年使用壽命，實質上就是內管的承壓保障條件，由此可以推算導出非標鋁合金襯塑復合管道系統：在70℃條件下的正常工作壓力：≤0.81MPa（按內管取較大值S3.2級計算）；在90℃條件下的正常工作壓力：≤0.56MPa（按內管取較大值S3.2級計算）。
